ATEX zugelassene Hochdruck- / Vakuum-Prozessdurchführungen

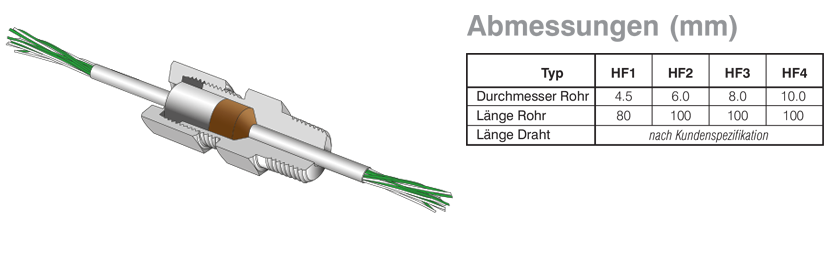

HF-Serie - Hochdichte Dichtungsrohr- Baugruppe mit isolierten Drähten

Mehrere isolierte Einzeldrähte aus Kupfer und/oder Thermomaterial werden durch ein mit PTFE ausgekleidetes Edelstahlrohr geführt; durch einen Swaging-Prozess entsteht so eine hochdichte Dichtungsrohr-Baugruppe. Der Einsatzbereich umfasst Thermoelemente, Widerstandsthermometer sowie Niederspannungen für Instrumentierungsaufgaben. Üblicherweise werden Dichtungsrohr-Baugruppen der HF-Serie mit Durchführungen der Serien PF oder MF montiert; die Drahtlängen werden nach Kundenvorgabe individuell gefertigt.

Epoxyd oder andere Dichtungsmaterialien werden auf Grund der besonderen Konstruktion nicht verwendet. Die HF-Serie eignet sich somit für Anwendungen in denen ein Ausgasen nicht erlaubt ist.
  • ATEX Zulassung gemäß
    Ex II 2 GD, Ex d IIC Gb /
    EX e IIC Gb, Ex ta IIIC Da (bei Abdichtung mit passender PF oder MF Durchführung)
  • Zeit- und Geldersparnis durch Nutzung einer einzigen Durchführung für mehrere Anschlussdrähte
  • Dichtungsrohr-Baugruppe mit durchgängigen, isolierten Drähten
  • Edelstahlrohr (1.4404), Abdichtung ohne Vergussmasse, Epoxyd oder Klebstoff
  • Drähte aus Kupfer oder Thermomaterial für Thermoelemente der Typen J, K, T & N
  • max. Strom 500mA bei 100Vdc
  • Druckbereich: Vakuum bis 350bar mit geringer Leckagerate
  • 4 Baugrößen mit 12, 24, 40 oder 60 Drähten aus Kupfer oder Thermoelementmaterial, Drahtdurchmesser 0,5mm (AWG24)
  • * abhängig von Dichtung und Baugröße der gewählten Durchführung

Anfrageformular

1. Durchführungs-Typ


2. Anzahl Drähte


  siehe Tabelle

3. Draht-Material


 siehe Tabelle

4a. Drahtlänge Prozessseite (mm)


 siehe Tabelle

4b. Drahtlänge Kappenseite (mm)


 siehe Tabelle

4. Gewünschte Menge


Persönliche Daten


Firma


Name


PLZ


Email


Tel


Weitere Informationen


Sollten Sie verschiedene Ausführungen benötigen, senden Sie uns bitte eine Email mit Ihren Anforderungen oder tragen Sie Ihre Anfrage in das nachfolgende Feld ein



Anforderung abschließen
