Convertidores con Aprobación ATEX

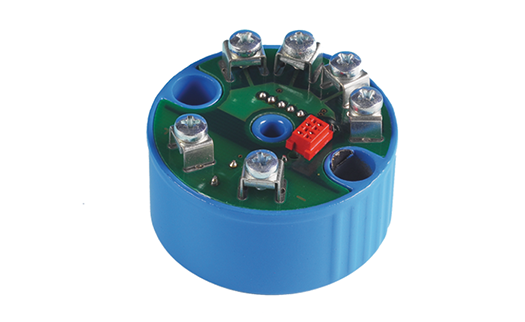

Convertidores para Cabezal con Aprobación ATEX
Características de la Entrada
Termorresistencia: Pt100
Termopar: K, J, T, E y N
Verificar el valor min. del rango (ver tabla)
Características de la Salida/Alimentación
Salida: 4…20mA ó 20…4mA
Linealización: On/Off
Alimentación: 10…40Vcc (con protección a polaridad inversa)
Efecto de la alimentación: ±0.001%/V
Termorresistencia: Pt100
Termopar: K, J, T, E y N
Verificar el valor min. del rango (ver tabla)
Características de la Salida/Alimentación
Salida: 4…20mA ó 20…4mA
Linealización: On/Off
Alimentación: 10…40Vcc (con protección a polaridad inversa)
Efecto de la alimentación: ±0.001%/V
Especificaciones Generales
Rizado max.: 10Vpp. Min Vbat=10Vcc
Deriva de Cero: ±0.01%/ºC ó ±0.02ºC/ºC
Deriva de Span: ±0.005%/ºC ó ±0.01ºC/ºC
Deriva en el Tiempo: ±0.05%/Year
Deriva de la Unión Fría: ±0.01ºC/ºC
Corriente de Excitación(Pt100): 0.1mA
Resistencia de Línea (Pt100): max. 500Ohm
Efecto de Resistencia de Línea: 0.001ºC/Ohm
Resistencia de Línea (Termopar): max. 10Kohm
Detección de Circuito Abierto: Principio/Fin de escala
Capacidad de Carga: Vbat-10V/20mA
Tiempo de Establecimiento: 20 seg.
Tiempo de Calentamiento: 5 min.
Aislamiento: 500Vcc
Temperatura de Funcionamiento: -40…85ºC
Temperatura de Almacenamiento: -40…100ºC
Material: Makrolon
Dimensiones: 22.5 x 75 x 99mm (0.89” x 2.92” x 3.9”)
Rizado max.: 10Vpp. Min Vbat=10Vcc
Deriva de Cero: ±0.01%/ºC ó ±0.02ºC/ºC
Deriva de Span: ±0.005%/ºC ó ±0.01ºC/ºC
Deriva en el Tiempo: ±0.05%/Year
Deriva de la Unión Fría: ±0.01ºC/ºC
Corriente de Excitación(Pt100): 0.1mA
Resistencia de Línea (Pt100): max. 500Ohm
Efecto de Resistencia de Línea: 0.001ºC/Ohm
Resistencia de Línea (Termopar): max. 10Kohm
Detección de Circuito Abierto: Principio/Fin de escala
Capacidad de Carga: Vbat-10V/20mA
Tiempo de Establecimiento: 20 seg.
Tiempo de Calentamiento: 5 min.
Aislamiento: 500Vcc
Temperatura de Funcionamiento: -40…85ºC
Temperatura de Almacenamiento: -40…100ºC
Material: Makrolon
Dimensiones: 22.5 x 75 x 99mm (0.89” x 2.92” x 3.9”)
Tipo de Sensor y Rango
Entrada |
Rango °C |
Min Span °C |
||
| Termopar | K |
-200... 1370 | 50 | |
J |
-150... 1200 | 50 | ||
T |
-200... 400 | 50 | ||
E |
-270... 1000 | 50 | ||
| N | 0... 1300 | 50 | ||
| RTD | Pt100 | -200... 850 | 25 |
